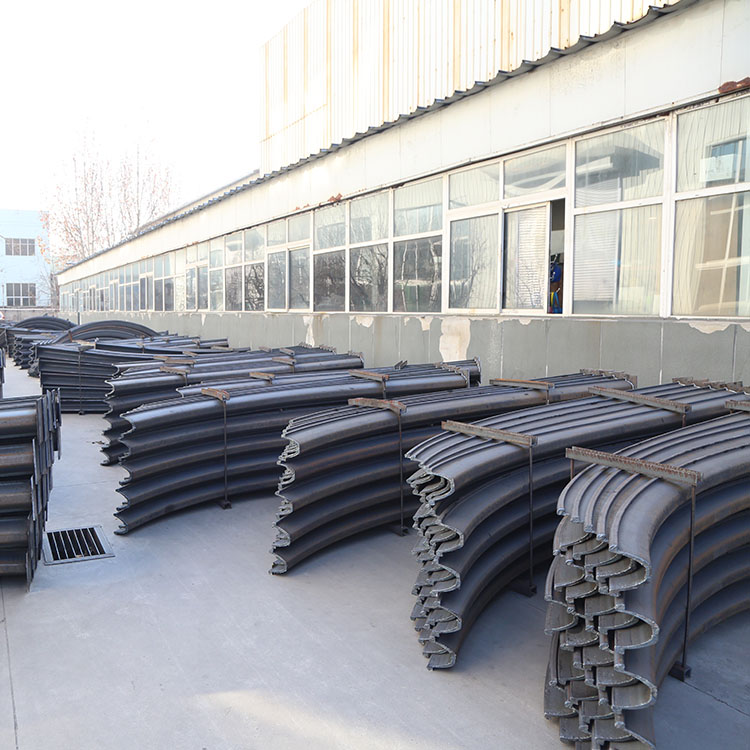

U29型U型钢支架的支护结构

U29型U型钢支架是矿山巷道的简单实用的支护设备，结构简单还可以回收利用，U29型U型钢支架承受压力大，支撑时间久，易安装不易变形等特点。解决了掘进支护的难题。具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形，断面利用率高，支架支回方便，维修量小，支架回收复用率高，减少坑木使用，环保效益十分明 显。

U29型U型钢支架组成部分

1.顶梁：顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿：柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件： 连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆：架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料：背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
